气液增压泵应用领域广,压力高,流量大,结构紧凑,可靠性强,易维护等特点集于一身,使之有着不可替代的作用。气液增压泵大量的应用于各种工业领域的设备配套,产品零件的国产(关键部件及密封件均为进口)使其大大降低了生产成本,从而也进一步的降低了维修成本,是工业产品配套及各种压力试验的选择。气液增压泵的具有输出压力高,保压不能耗,自动吸液,自动保压,自动补压,适于多种介质等功能。

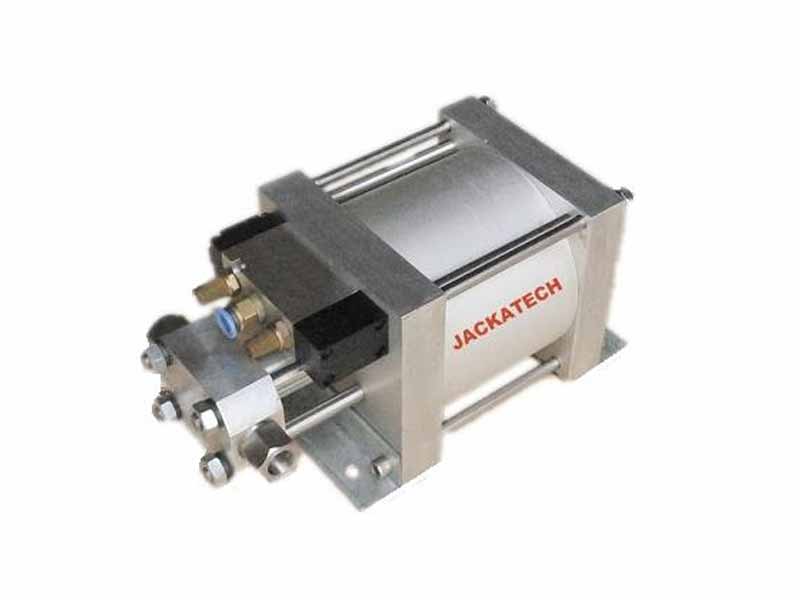

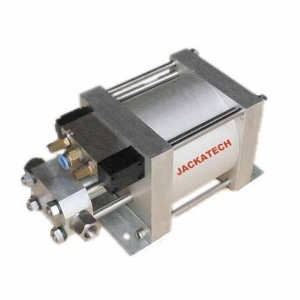

JL系列气液增压泵(单气缸,单轴承)
JL系列气液增压泵采用嵌入式单气控非平衡气体分配阀来实现泵的自动往复运动,泵体气驱部分全部采用铝合金制造 ,铝合金零部件加工后经氧化处理成蓝色,保证了产品的外型美观及永不生锈。
接液部分材质根据介质不同选碳钢或不锈钢,泵的全套密封件均为进口产品,从而保证了泵的性能。
本系列驱动活塞直径为100mm,MAX驱动气压为10bar,为了保证泵的寿命,建议使用气压≤8bar。

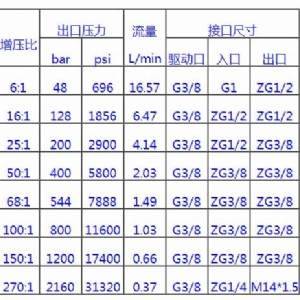

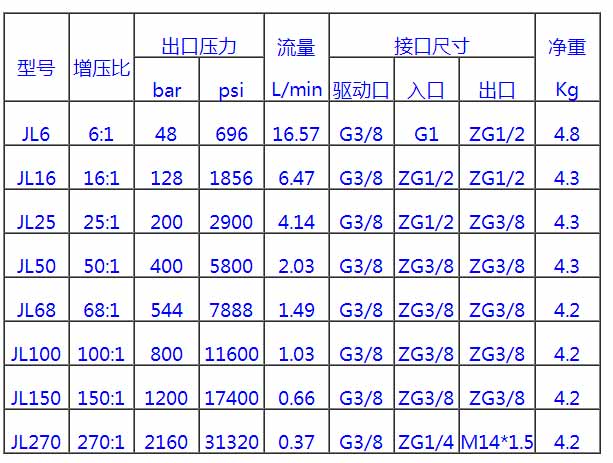

一、增压比为驱动活塞面积/液压柱塞面积
二、出口压力为空气驱动压力为8bar(116psi)时的静态出口压力(估算值及MAX允许值)
三、流量为在空气驱动压力为6bar(87psi),出口压力为0时液泵的近似流量
四、液泵运行所需的zui小驱动压力为3bar(43.5psi),依据特定的压力比达到一定的输出压力
